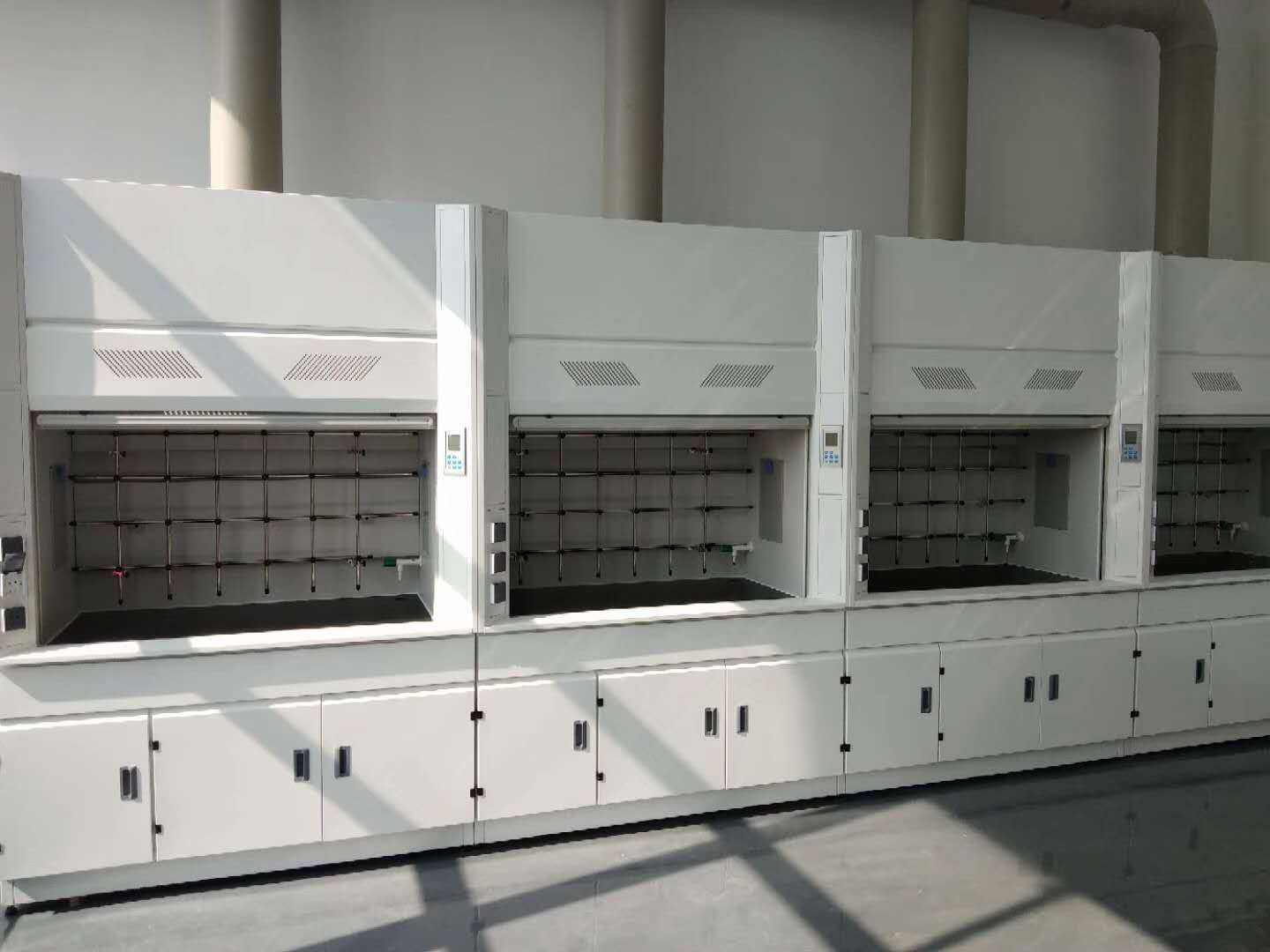

全钢通风柜是保护实验室操作员免受危险化学品危害的重要设备。保护和改善操作人员的环境,确保产品安全和环境安全也是必要的。实验室通风是实验室设计中不可或缺的一部分。为了使实验室工作人员不要吸入或吞下一些有毒有害物质,病原体或有化学品和生物体,实验室
需配备全钢通风柜或其他通风设备。
1)通风柜柜体要求:通风柜(冷轧全钢型)。
2)柜体组合:上部柜体(排气柜)与下部柜体(储物柜)采用上下分体结构。
3)柜体设计:外壳材料通风柜柜体结构采用双层结构,内衬板与钢制外壳间预留有150mm空间供水、电、气连接、安装、维护以及通风柜滑轮及配重系统的安装、维护。钢制外壳采用1.0mm厚冷轧钢板,表面经酸洗磷化、抛光后采用环氧树脂静电粉末喷涂喷体表面厚度达到85μm以上,有防锈、防腐蚀、耐有机溶剂等功能,后经高温烘烤制作而成。
4)检修装置:通风柜两侧可拆装互换检修门板,便于水、电、气等管线的安装、维修、保养,而不必拆装通风柜的主结构。
5)视窗拉门:采用采用模具一体成型弧铝合金,表面经环氧树脂粉沫烤漆喷涂或PP一体成型拉手,弧型设计可大大降低通风阻力。无段式活动式垂直拉升拉门,置于工作空间与操作者之间,以保护操作者安全,结合平衡装置,拉门可停于任意活动点(阻力不应过大)。
6)移门结构:可停于任何操作位置。当铰链发生意外时,移门也不会下降。移门的关、闭有橡胶缓冲装置。移动门左右悬吊钢索安装时,完全隐藏于边框导轨C 型槽内,上下拉动时,不与轨道摩擦,以确保钢索安全,并避免与柜内腐蚀性化学气体接触。
7)内衬板及导流板:通风柜内衬板采用5mm白色耐腐蚀耐高温理化板,导流板安装位置与角度须使排气分布均匀,无死角,在标准状况下,三段式排风,以确保不同比重气体在导流板上、中、下均能有效排除。
8)集气风罩:要求集气罩具有良好的锥形集气角度及滑度,可以获得良好的集气平均性及低压损。
9)通风柜水电气配置
控制面板:采用国际主流液晶屏控制面板,以下功能均具备且能液晶屏实时显示:
a、照明开启及关闭;
b、风机开启及关闭;
c、风阀角度调整及液晶显示: 系统开机状态下
风机未开启时,按[风机]按键,风机继电器接口触点闭合,风阀将自动运转到预设角度。风机开启时,按[风机]按键,风机继电器接口触点断开,风阀将自动运转到00的位置按[风阀角度加]按键,风阀预设角度增加,按[风阀角度减]按键,风阀预设角度减小。风阀预设角度一经设定,可断电记忆。风阀角度调整00000小值为1度。
d、自动延时关机功能:在关机30秒后,风机自动停止运转,以彻底排除剩余实验废气。
e、风阀角度自动归零
若系统中途断电,风阀位置不在00位置,当控制器通电后,风阀位置会自动归零。在风阀归零时启动控制器,风阀角度显示00并且闪烁,提示用户此时处于风阀归零状态。
f、废气净化功能开启及关闭(预留)
插座:采用10A 220V或15A380V符合IP44国际标准多功能插座,适合各种仪器插头。安装在柜体正面外侧。
照明装置:全罩式双荧光灯设计,确保通风柜台面工作区域的照度不低于400LUX。灯罩底部6mm厚透明钢化玻璃固定在顶板上,可避免电气设备与柜内气体接触。灯罩采用镜面反射设计,便于更换和维护。通风柜照明接线采用便捷式连接,便于拆装。
风机:PP材质。
10)化验杯槽:采用实验室专用耐酸碱、抗腐蚀PP杯槽。
11)单口水嘴:铜质瓷阀芯,表面环氧树脂喷涂处理,耐酸碱防腐蚀。
12)水、气遥控阀:气遥控阀安装在通风柜的外侧立柱上,供水、供气考克安装在通风柜内侧内衬板上。通风柜两侧事先各预留四个孔位供水气考克安装,小孔覆盖有塑料盖子。
13)其它及五金配件要求:
移动门玻璃:5mm厚钢化安全玻璃(有CCC安全标志)。
铰链:钢合页或隐蔽型 165度优质镀锌铰链,表面环氧树脂喷涂。
拉手:采用弓形不锈钢拉手或采用嵌入式铝合金拉手
钢索及滑轮组:钢索采用PVC包覆钢索,滑轮采用优质尼龙材质,满足实验室防腐要求,确保移门上下移动时轻巧、稳定,确保长期使用安全。
配重:上下行程具静音轨道以限制,避免摇晃碰撞。
